Montaż Paralaktyczny, Microfocuser i System GoTo AstroEQ

Złożony Sterownik AstroEQ na bazie Arduino Mega 2560.

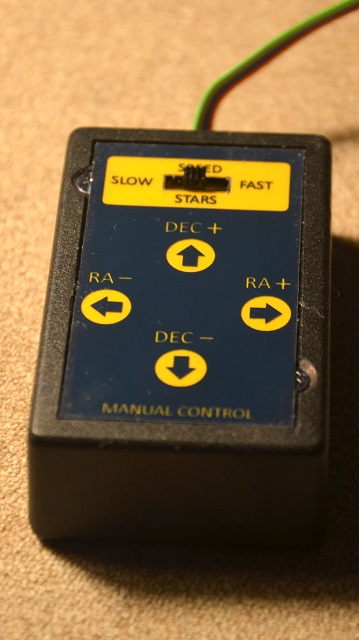

Ręczny Sterownik podłączany do AstroEQ, który umożliwia sterowanie obrotem teleskopu bez użycia komputera.

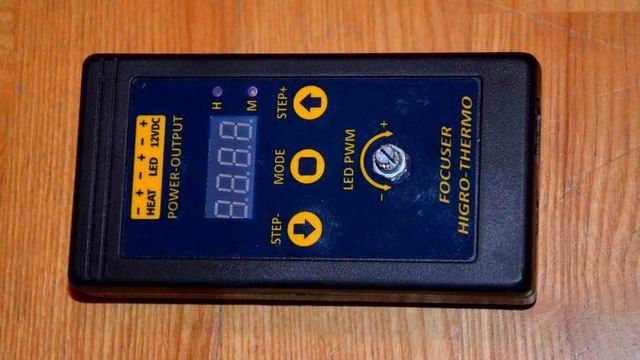

Mikrofocuser z pomiarem temperatury, wilgotności oraz sterowaniem oświetleniem LED i opaski grzewczej na obiektyw.

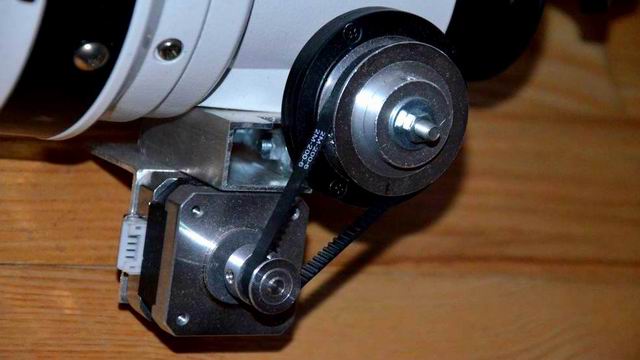

Silnik krokowy wraz z przekładnią paskową zamontowany do SW 120/600.



W grudniu 2018 pokazywałem uruchomiony system GoTo AstroEQ, wtedy wszystko było połączone w pajęczynie i leżało na biurku. Podczas tego miesiąca stałem się posiadaczem refraktora SW 120/600 na montażu EQ3-2 i przeprowadziłem pierwszy test naprowadzania na "żywym organizmie". Na pierwszy rzut oka wydaje się być wszystko w porządku, pozostaje tylko test pod gołym niebem i tam się okaże czy prędkości są silników dobre. Są jeszcze rzeczy do poprawki ale ogólnie jestem zadowolony z mojej pracy.

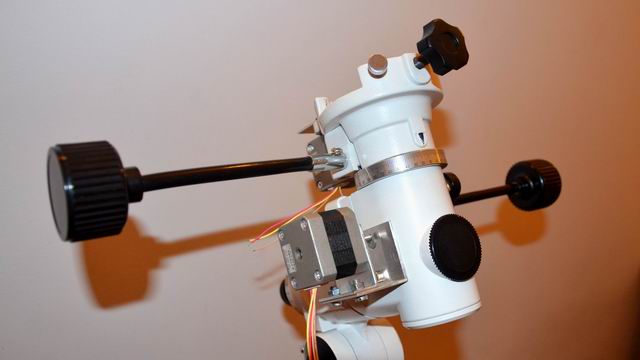

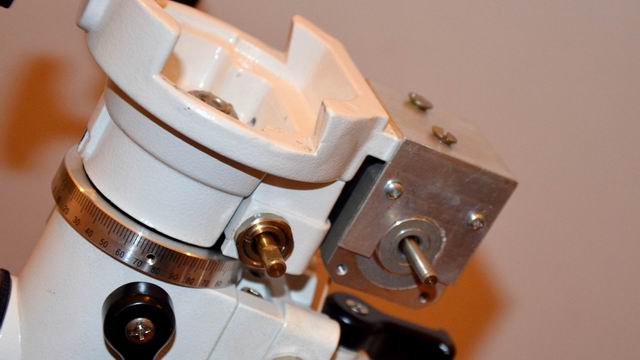

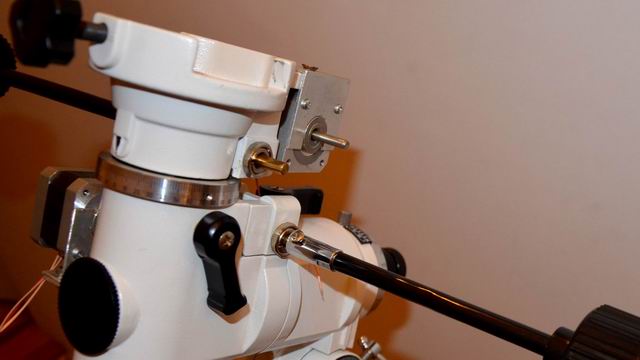

Zdjęcia zamontowanych silników Nema 17 na montażu EQ3-2. Niestety silnik od napędu osi RA musiałem odwrócić bo kółko napędowe haczyło o pokrętło blokady przez tą operacje napęd osi RA jest trochę odsunięty ale za to bez problemów wszystko współpracuje.







Pierwsze testy systemu GoTo na bazie Arduino Mega 2560, silniki to Nema 17 STP-43D1034, sterowniki DRV 8825, płytka stykowa i trochę przewodów połączeniowych. Poniżej film z testu, system do działania potrzebuje zainstalowanych składników takich jak platforma Ascom, EQMOD oraz Stellarium lub Cartes du Ciel, ze swojej strony polecam Stellarium. Wszystko na ten temat można przeczytać na stronie projektu AstroEQ

Okulary i Inne Akcesoria

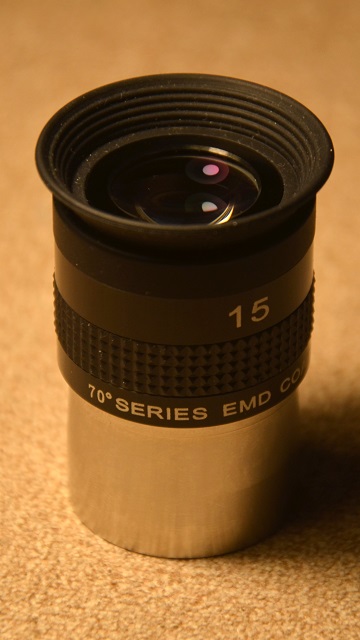

Aktualnie posiadam cztery okulary, wszystkie w rozmiarze 1,25'', pierwszy z nich to chyba najlepszy z tej trójki - EXPLORE SCIENTIFIC 15 mm / 70 Deg.

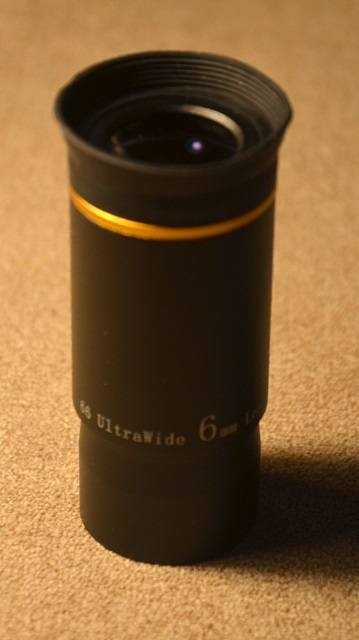

Drugim z nich jest Sky Watcher 6 mm / 66 Deg.

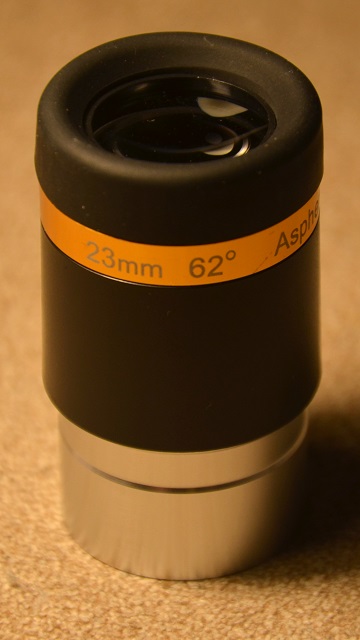

Trzeci to chinski okular, który bardzo mnie zaskoczył jakością w stosunku do ceny a jest nim SVBONY 23 mm / 62 Deg.



Czwarty okular to kitowy 10 mm. Plossla + soczewka barlowa 2x z kompletu Maka 127.

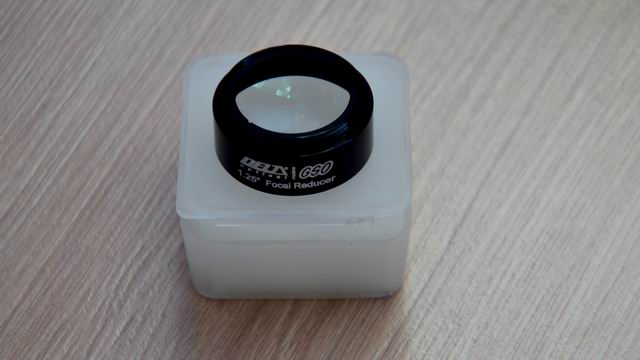

Do wyposażenia MAK-a 127 dokupiłem reduktor ogniskowej, w którym rewelacyjnie widoczna jest np. M-42

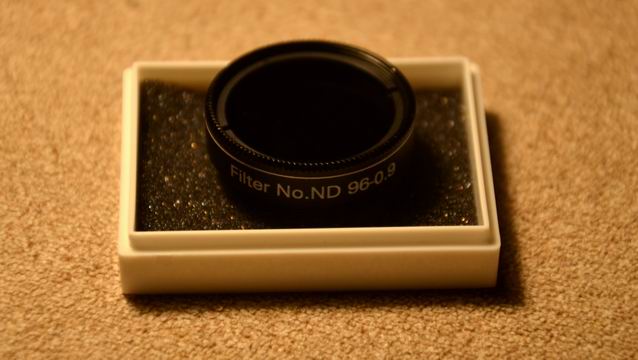

Innymi akcesoriami, które aktualnie są na moim skromnym wyposażeniu to między innymi - Filtr Księżycowy ND 96 - 0.9

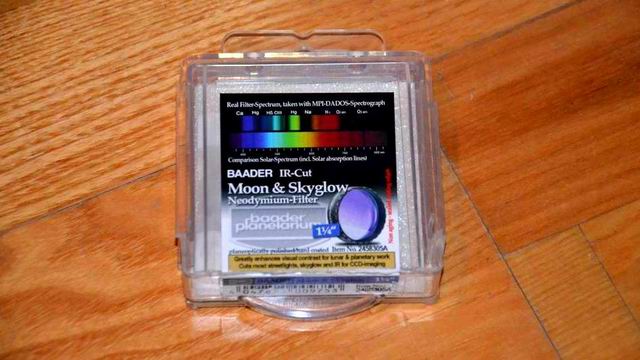

Filtr Moon Sky Glow i Semi Apo w rozmiarze 1,25"

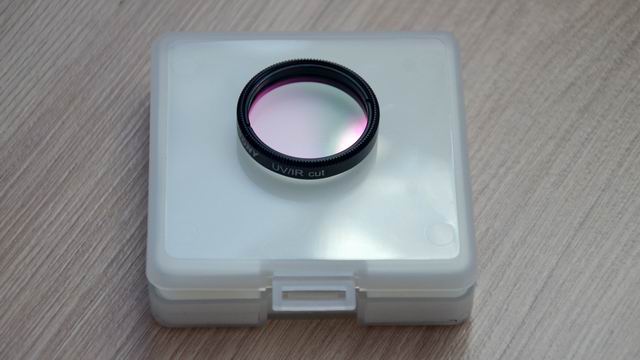

Do fotografii planetarnej filtr UV/IR CUT w rozmiarze 1,25"

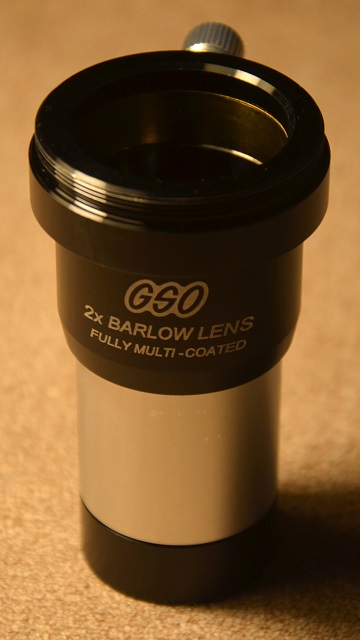

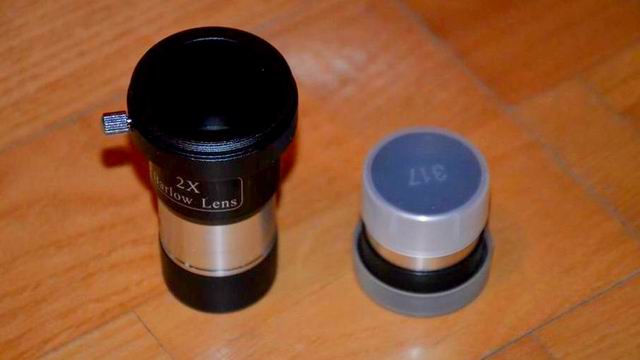

Soczewka Barlowa x2 GSO z gwintem M42 x 0.75mm do pierścienia T2, która jednocześnie służy mi za dystans między teleskopem a aparatem, przy normalnym podłączeniu do wyciągu aparat nie był w stanie wyostrzyć. Soczewka zwiększa ogniskową 2x lub po wykręceniu soczewki i wkręceniu jej bezpośrednio do okularu 1,5x. Przy takiej soczewce przy pomocy moich trzech okularów uzyskuje dziewięć różnych powiększeń.

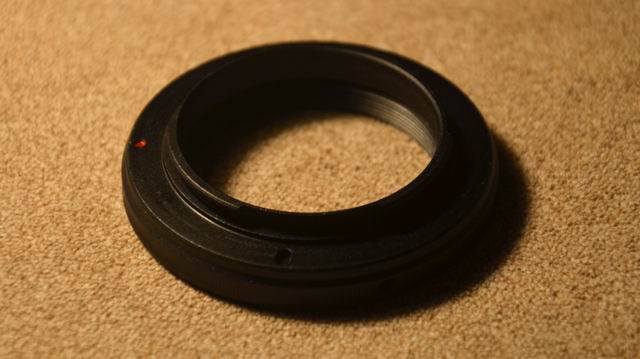

Pierścień T2 do połączenia korpusu lustrzanki z teleskopem.

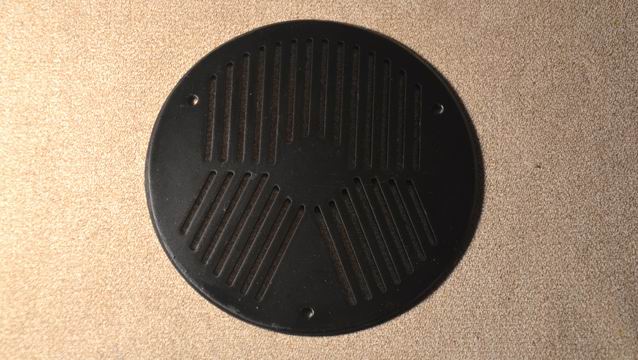

Maska Bahtinowa do ustawiania ostrości w aparacie.

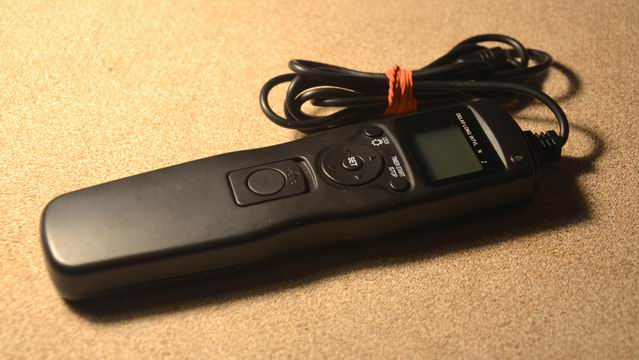

Interwałometr, który służy do sekwencyjnego wykonywania zdjęć. Dzięki jego użyciu można w aparacie ustawić czasy wyższe od 30 sek.

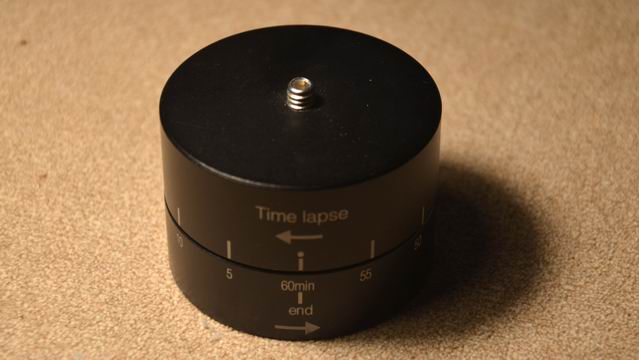

Głowica Time-Lapse, za pomocą której wykonuje obrotowe sekwencje zdjęciowe Time-Lapse. Jeden obrót głowicy trwa 60 sek.

Teleskop

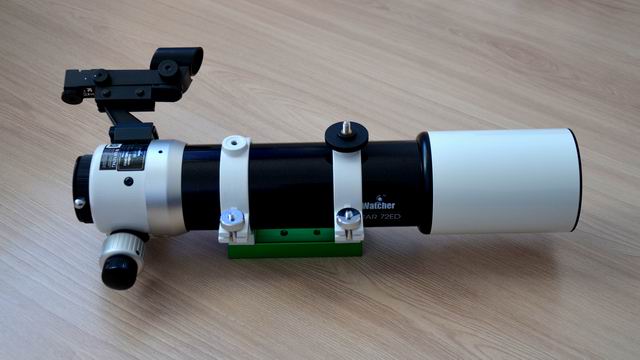

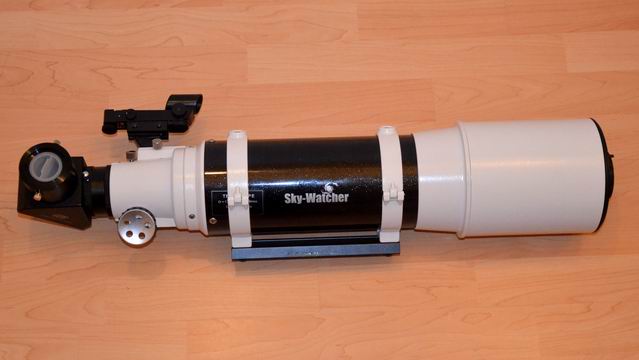

Głowny teleskop do astrofotografii, którego jestem posiadaczem to Sky-Watcher Evostar 72 ED/420mm, jest refraktor apochromatyczny z mikroruchami. Na jego wyposażeniu jest również lustrzana złączka 90 stopni 2" GSO oraz redukcja 2"/1,25" i odrośnik. Szukacz w tym teleskopie to typowy Red dot z zasilaniem bateryjnym, który został mi po moim starym dobrym SW 120/600.

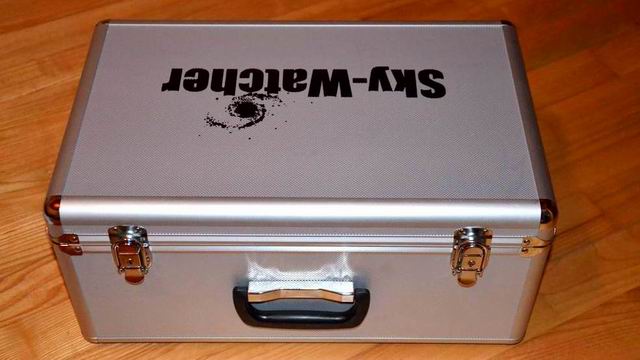

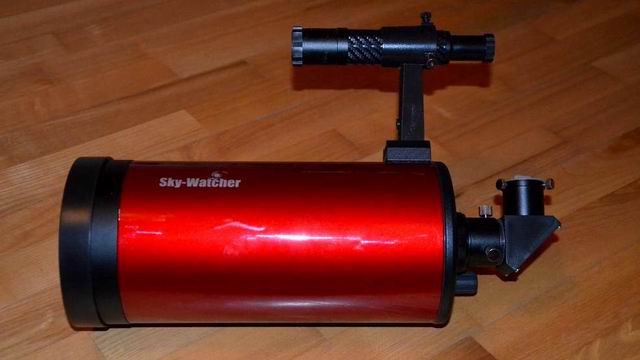

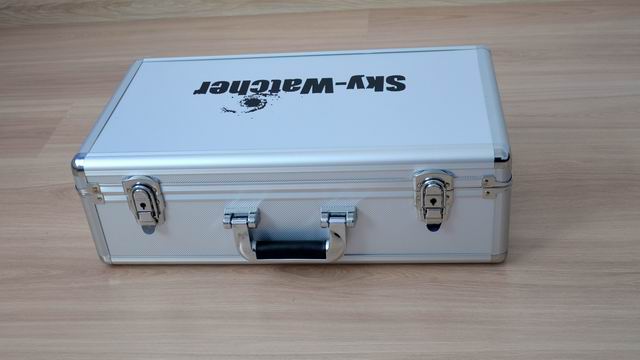

W listopadzie 2019 roku okazyjnie udało mi się kupić MAKA 127 z okularem 10 mm, kątówką 1,25" i soczewką barlowa a całośż jest zapakowana w ładną walizkę z logiem Sky-Watcher.





Na zdjęciu poniżej jest teleskop SW 120/600, który posiadałem, teraz ma już nowego właściciela :-). Wykonałem nim kilkanaście fotografii, zdecydowałem się go sprzedać bo szukałem czegoś o większym polu widzenia i bardziej przystosowanym do astrofotografii.

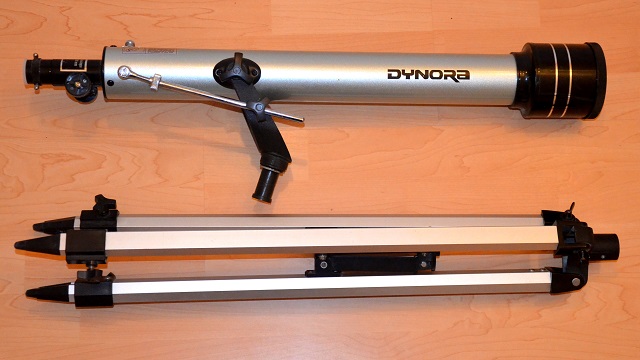

Trzecim teleskopem, jeżeli można go tak nazwać jest marketowa luneta "Dynora" 60 / 700. Pomimo jej ogólnej nieprzydatności muszę powiedzieć, że księżyc przez dołączony filtr wygląda całkiem przyzwoicie, niestety żadnych planet nie miałem okazji nim obserwować i sam jestem ciekaw jak będą wyglądać.

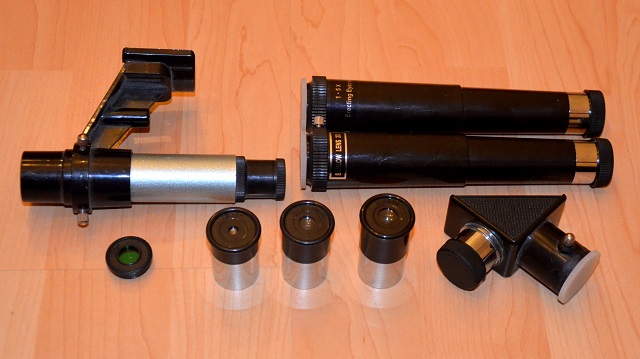

Luneta jest wyposażona w szukacz, dwie soczewki barlowa (3x i 5x raczej do niczego nie przydatne), trzy okulary (4mm, 12,5mm i 20mm), filtr księżycowy i złączkę kątową 90 deg.

Aparat i Kamera

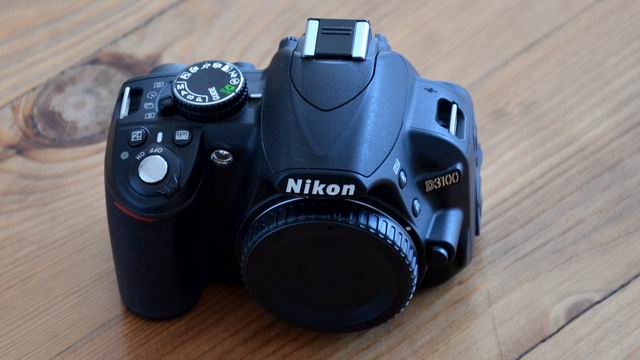

Do astrofotografii postanowiłem kupić body lustrzanki Nikon D 3100 i poddać ją modyfikacji, będzie to typowo aparat do astrofoto.

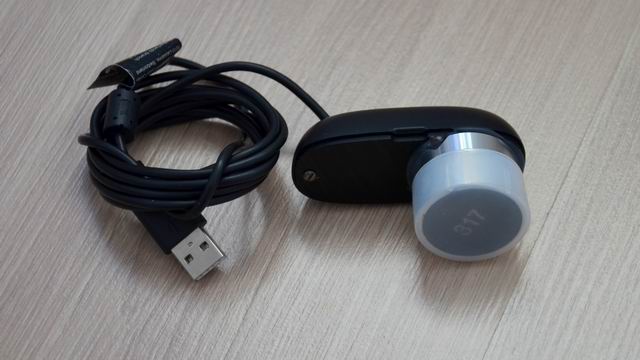

Jako, że wpadła mi w ręce web kamera Logitech C-270 postanowiłem ją dostosować do fotografii planet i puki nie będę miał nic innego to ona będzie mi służyć do tzw. avikowania.

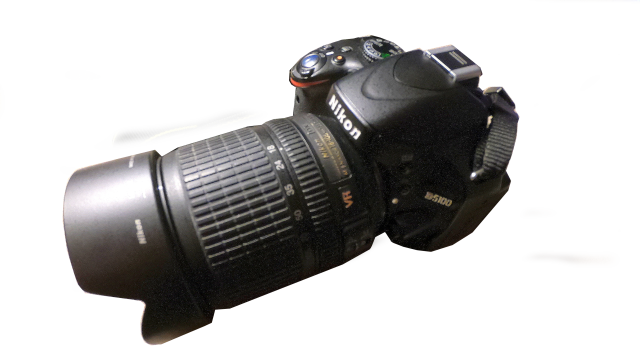

Do wykonywania reszty zdjęć od czterech lat służy mi lustrzanka cyfrowa Nikon D5100 z kitowym obiektywem Nikon Nikkor AF-S DX 18-105 mm f/3.5-5.6 VR ED

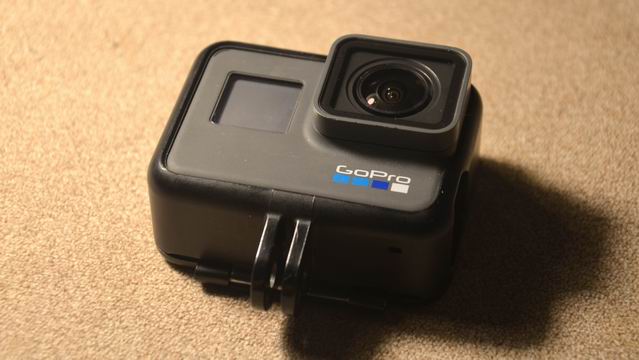

Wszystkie filmy jak i kompozycje Time-Lapse wykonuje kamerą Go-Pro 6, poprzednio posiadałem kamerę GoPro 4 Silver.
